汽车前大灯驱动板功能测试

functional testing

Project Case

汽车前大灯驱动板功能测试

随着汽车行业向智能化、电气化方向的飞速发展，汽车前大灯作为保障行车安全与提升车辆外观科技感的关键部件，其驱动板的性能可靠性至关重要。本测试方案以功能强大、灵活性高的 LabView 作为核心控制平台，旨在构建一套全面、精准的 PTI 汽车前大灯驱动板功能测试体系。

测试需求

电流测试休眠电流及工作电流

电压测试输入电压/输出电压

字符串读写软硬件版本，故障码检测

ICT静态测试开短路及R,L,C元件值检测

条码扫描产品SN码扫描录入

自动测试PTI300+PTI100测试主控

网络代码学习自动读取，与主控对应

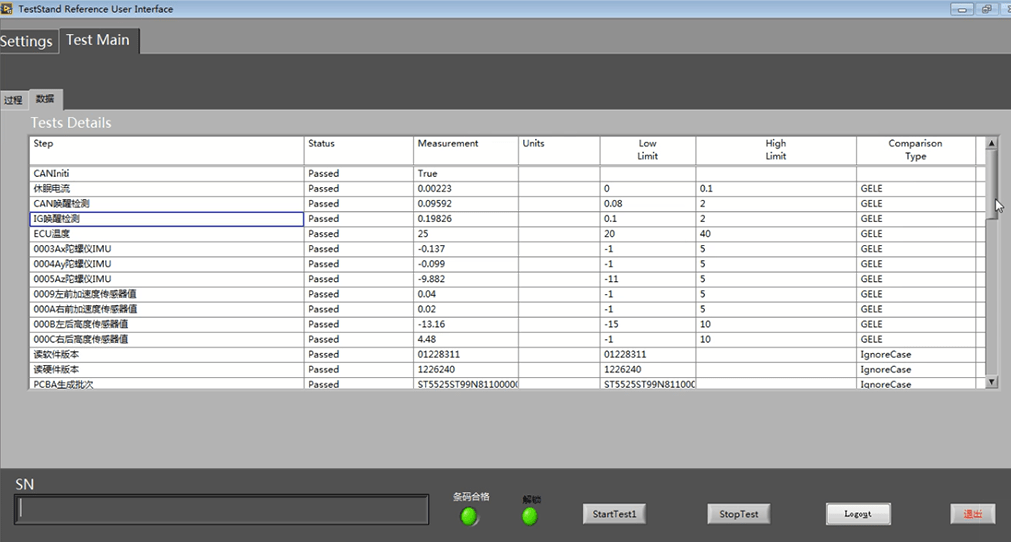

测试LOG数据追溯测试LOG数据导出或上传MES

实施方案

通过对测试需求的详细解读，采用PTI300测试机柜，搭载PTI100测试主控，驱动负载，可编程高压电源等实现相关的功能测试。方案流程图如下：

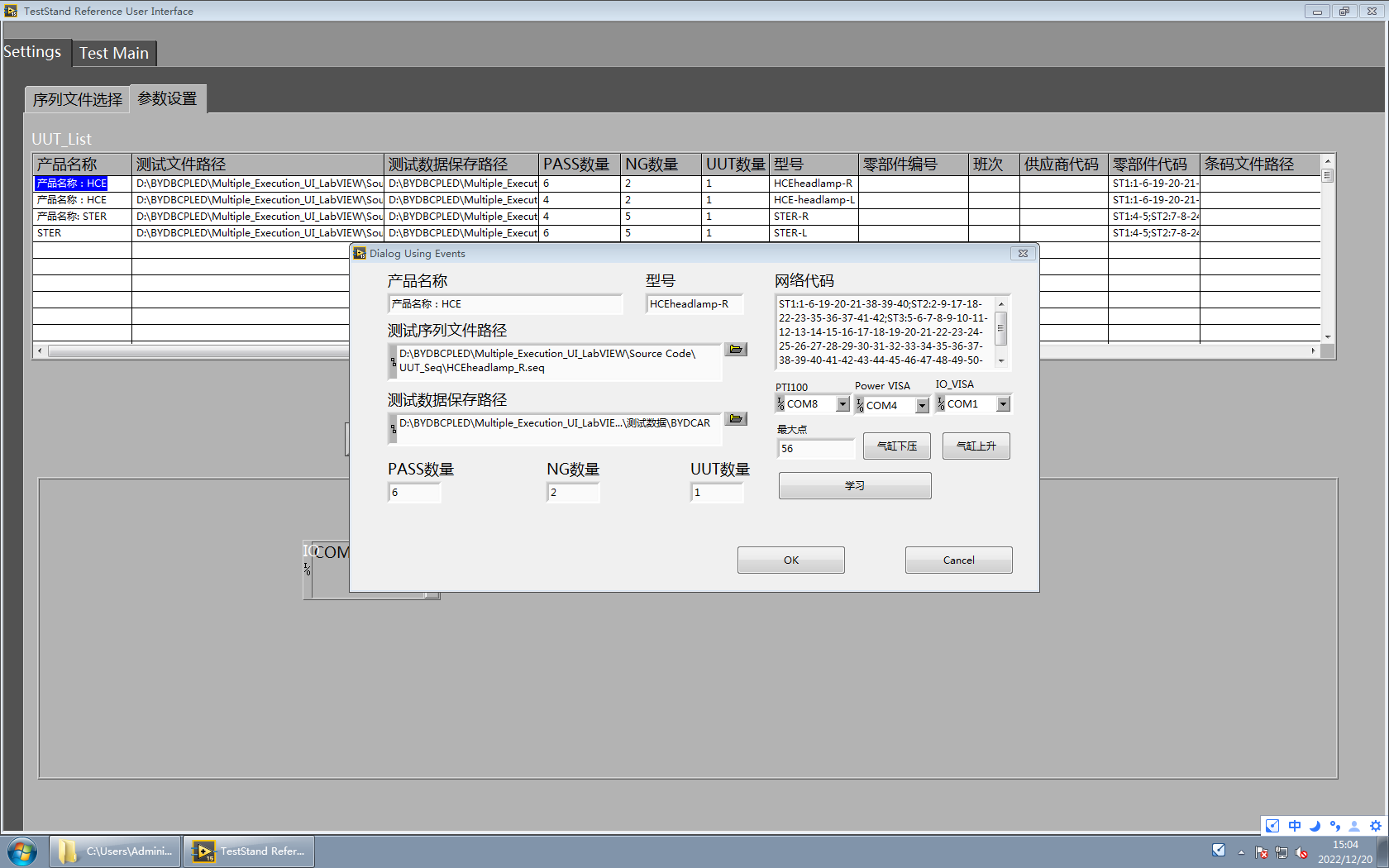

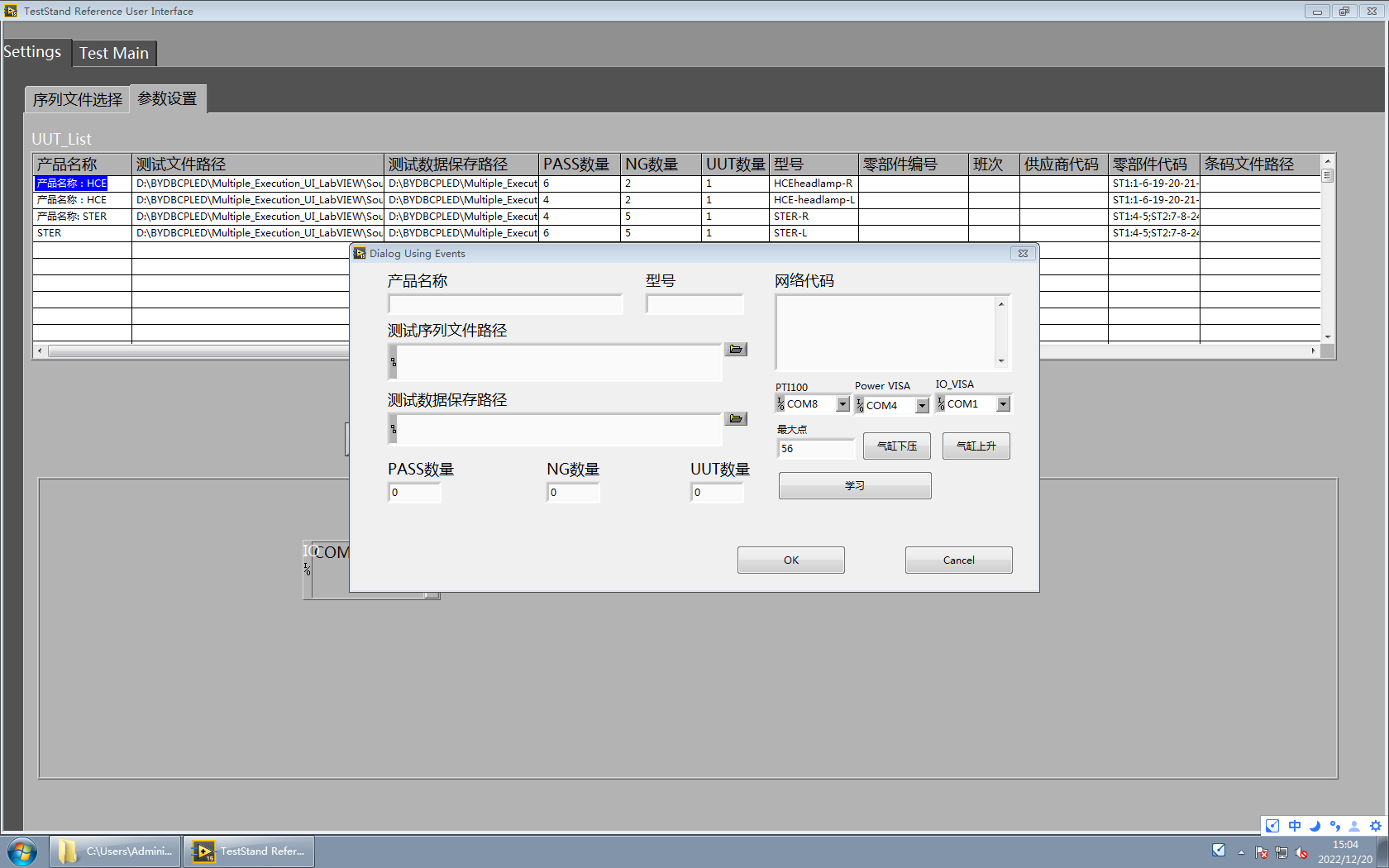

网络代码自动学习

Automatic learning of network code

在测试流程启动前，用户点击新建操作，即可在操作界面编辑产品名称、型号以及测试数据保存路径等关键参数，且这些参数一经设定将永久保存。当进入测试环节，将待测电路板放置于压台上，随后点击气缸下压，待下压至指定位置，点击学习按键。稍作等待，程序便能借助硬件精准读取待测电路板独有的网络代码，自此 PTI100 便依据该代码与待测板型号建立一一映射关系。依托这一关联，系统不仅可实现对电路板任意两点间电压的检测功能，后续软件还能依据所读取的网络代码自动开展开短路以及电压测试等一系列相关测试，并将测试过程中产生的有关信息按照既定格式生成于对应报表之中，极大地方便了查询追溯，为产品质量把控提供有力的数据支撑。
