车灯控制板测试自动化整线

ICT & FCT INLINE testing

Project Case

车灯控制板测试自动化整线

作为全球领先的汽车电子解决方案提供商，客户B始终深耕高端汽车照明系统的研发与制造。面对新能源汽车市场爆发性需求，其传统离线人工测试模式遭遇三重挑战：人力成本攀升制约盈利空间、产能弹性不足限制交付能力、人工检测波动导致品控一致性风险。

为突破发展瓶颈，客户B率先启动智慧化转型，携手PTI打造全流程自动化测试体系，实现ICT电路测试、IC程序烧录及FCT功能验证的数字化闭环，部署高精度机器视觉与AI算法驱动的新型测试方案。

测试需求

自动化替代人工测试解决离线人工测试效率低、人工成本高、产能扩展受限的问题，实现全流程自动化测试（ICT、烧录、FCT）
ICT测试短路/开路测试、阻抗测试、电子元件功能验证
烧录测试多通道IC烧录、Checksum校验、数据完整性验证
​FCT测试电压/电流测量、同步信号检测、车灯流水功能视觉检测
​数据管理与追溯通过RFID标签统一管理产品信息，实现条码获取、MES系统数据传输及测试结果可追溯
质量控制与效率提升测试误差率≤0.5%，返修率降低40%，测试效率提升60%

实施方案

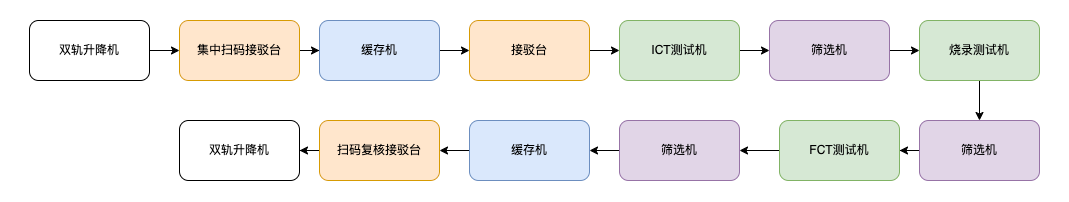

自动化方案采用托盘统一扫码，写入RIFD标签中，通过读取标签中的信息获取条码信息，进入测试机完成产品测试。方案流程图如下：

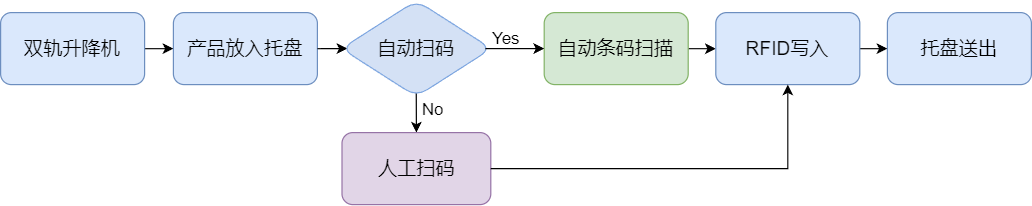

集中扫码

自动扫码(支持人工扫码)将托盘上的产品条码通过集中扫码平台，将信息对应托盘统一写入RIFD标签中，确保产品一一对应。

ICT测试

In-Circuit Test

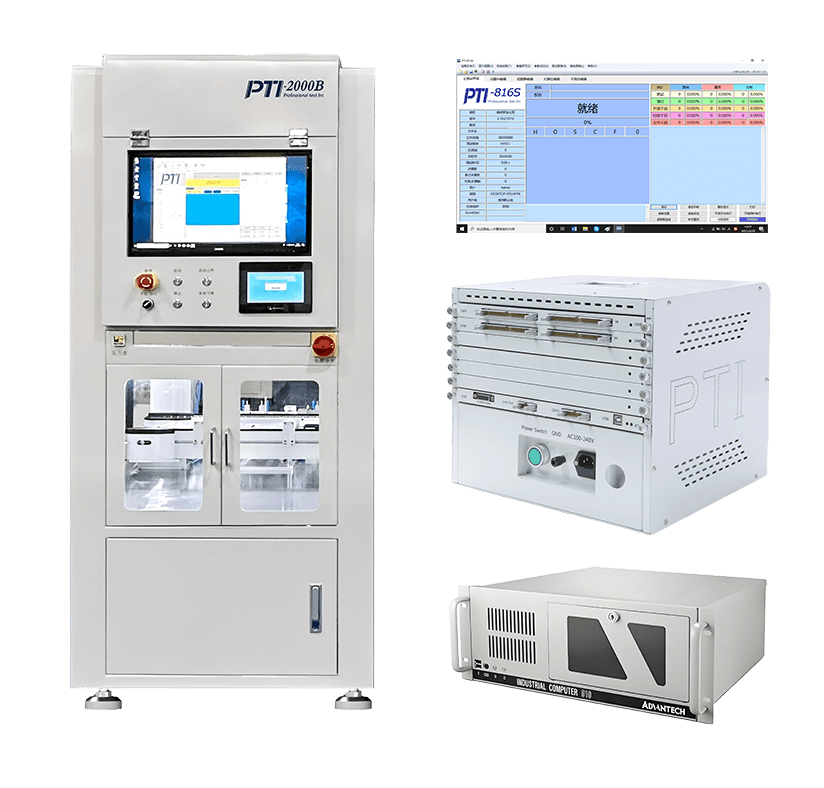

ICT测试系统由PTI-2000B测试机构、PTI-816S测试主控、PTI-816S测试软件平台及通用工控机组成。

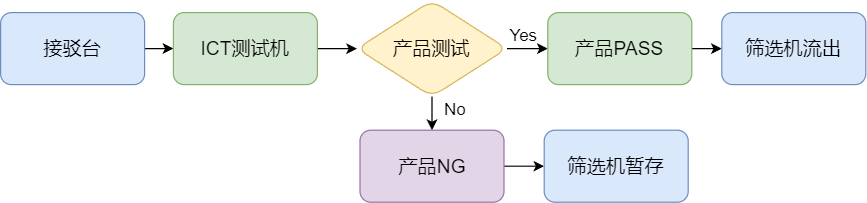

ICT测试工站示意图如下：

ICT测试项目：

条码获取
阻抗测试
开路测试
短路测试
电子元件测试
MES数据传输

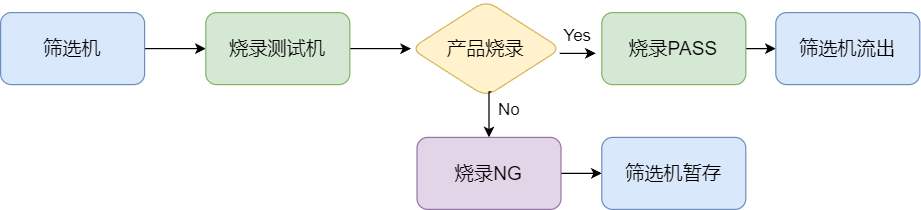

程序烧录

LABVIEW+TESTSTAND PTI-300

条码获取
产品上电
多通道烧录
查看Checksum
MES数据传输

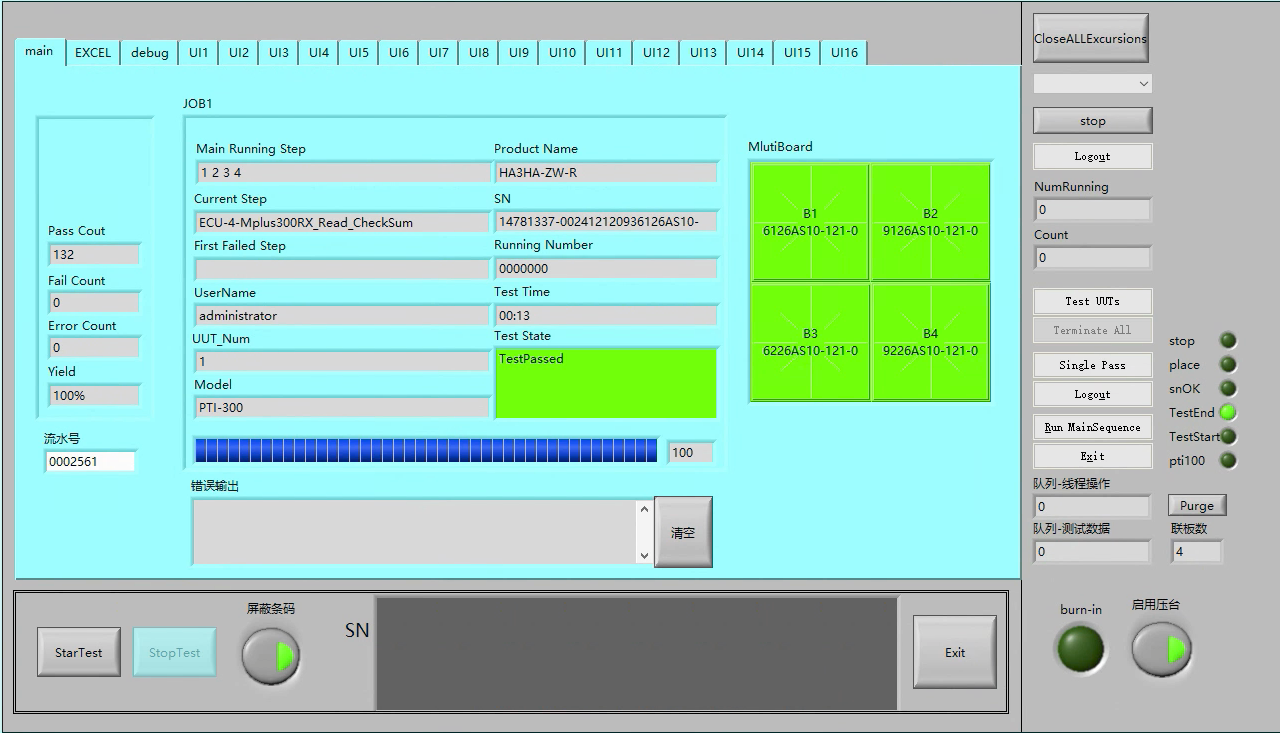

烧录测试主界面

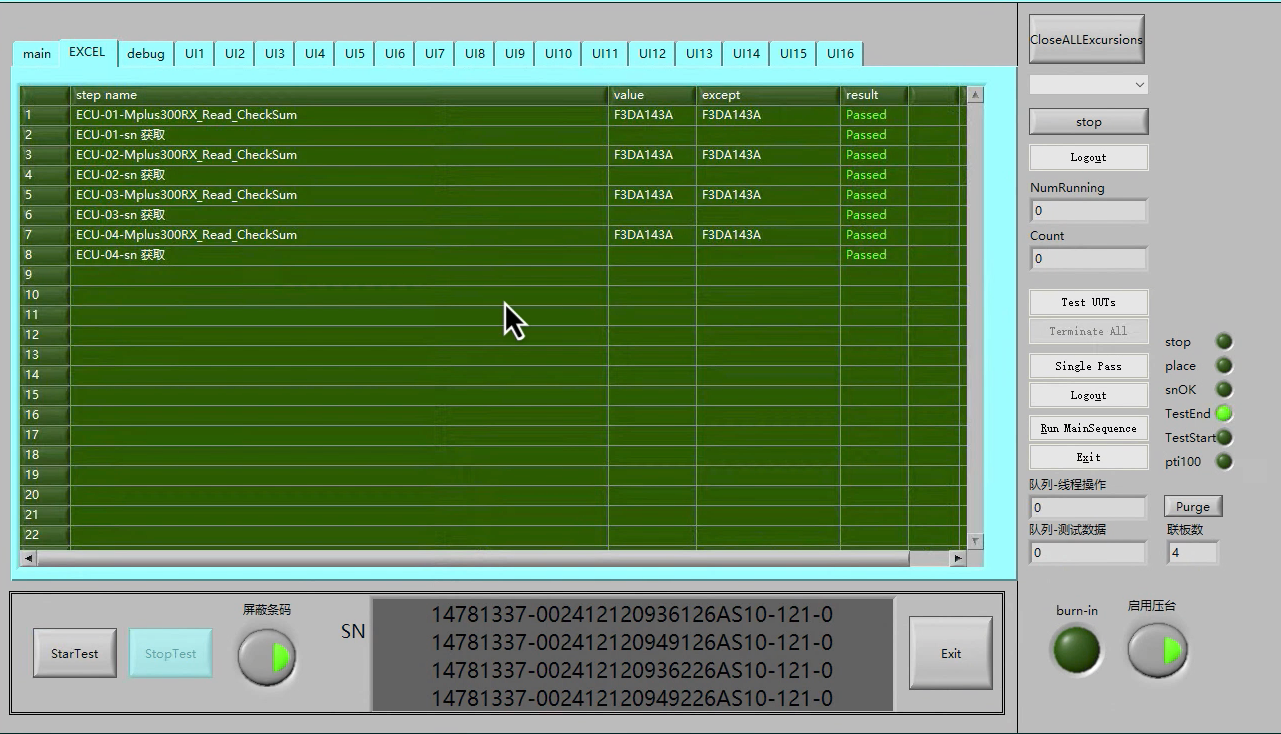

烧录测试主界面

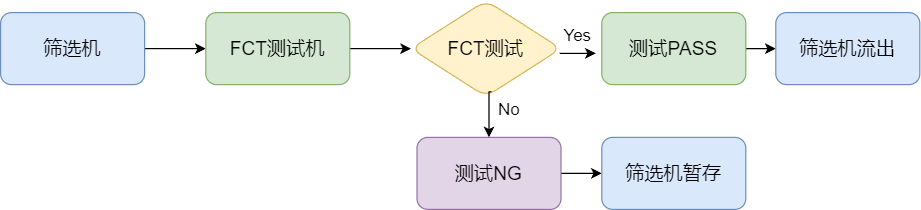

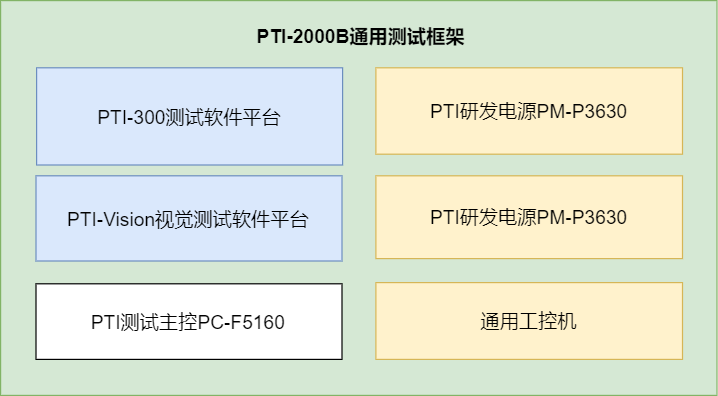

FCT测试

  • 条码获取
  • 产品上电
  • 同步电压、同步信号电压测量
  • 电流测量
  • 车灯流水使能视觉检测
  • MES数据传输

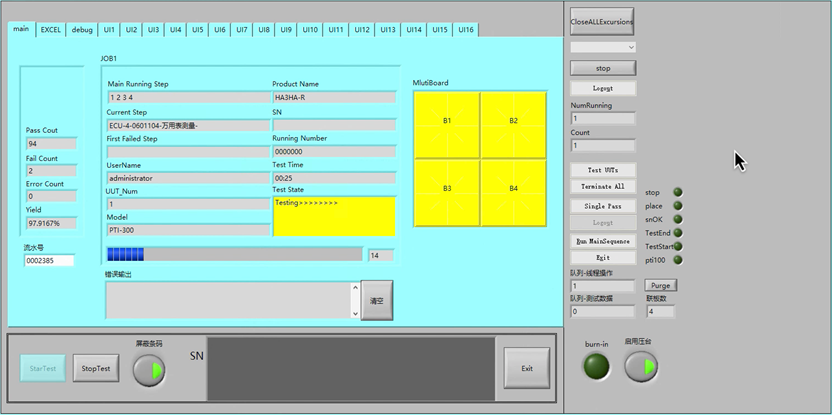

PTI-300 FCT测试界面

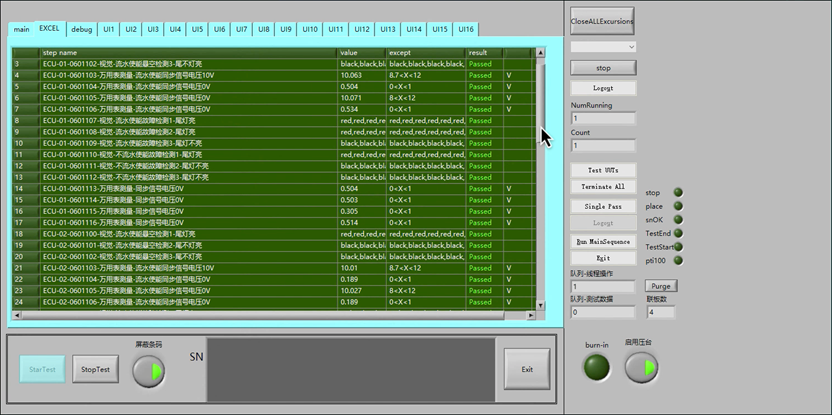

PTI-300 FCT测试项目列表

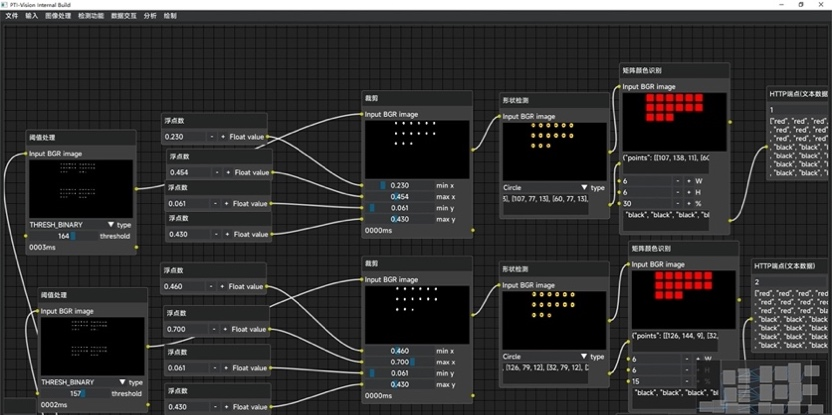

PTI-Vision 视觉检测界面

测试治具

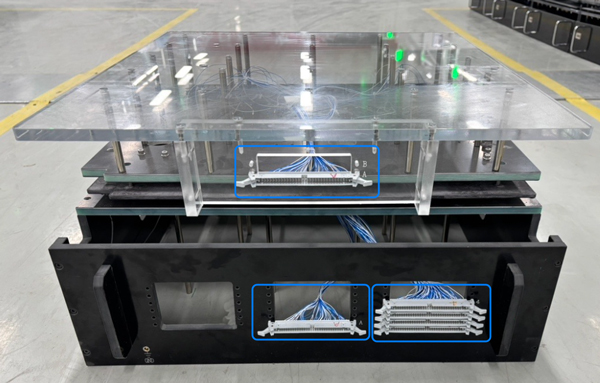

ICT测试治具

ICT测试治具

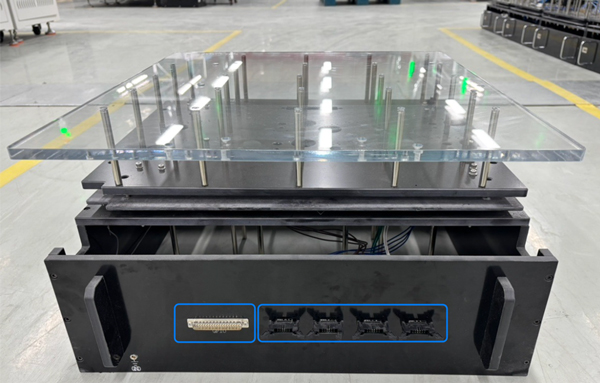

烧录治具

烧录治具

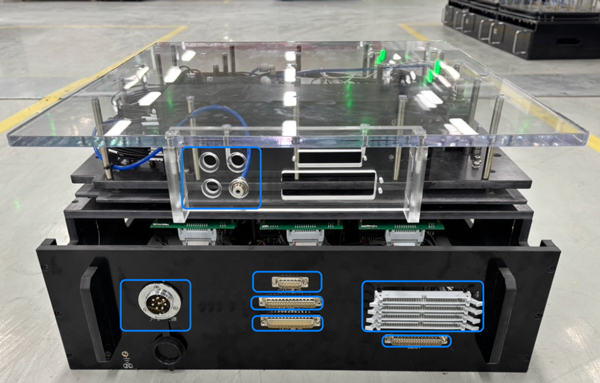

FCT测试治具

FCT测试治具
